3.9实验九 密码锁
3.9.1 实验目的
（1）熟悉和掌握FPGA开发流程和Quartus软件使用方法；
（2）通过实验理解和掌握密码锁原理；
（3）学习用Verilog HDL行为级描述方法描述密码锁电路。
3.9.2实验任务
设计4位二进制密码锁，要求如下：
4位密码输入代码分别为Q、U、N、B，开箱时，钥匙插入钥匙孔右旋使D＝1，如果输入密码（如：QUNB＝0101）与设置的代码相同，则保险箱被打开，即输出端G＝1，否则箱体发出报警。
3.9.3实验原理
根据任务要求可知，只有当D=1,且输入密码=0101时，输出G=1,报警器W=0。其他情况下D=1，输出G=0,报警器W=1。若D=0, 输出G=0,报警器W=0。密码锁真值表如下：
表2-1 密码锁真值表
| D | Q | U | N | B | G | W | Y |
|---|---|---|---|---|---|---|---|
| 1 | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 1 | 0 | 0 | 0 | 1 | 1 |
| 1 | 0 | 1 | 1 | 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
| 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 |
| 1 | 1 | 0 | 0 | 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 | 0 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 |
| 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 1 | 0 | 0 | 1 | 1 |
| 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |

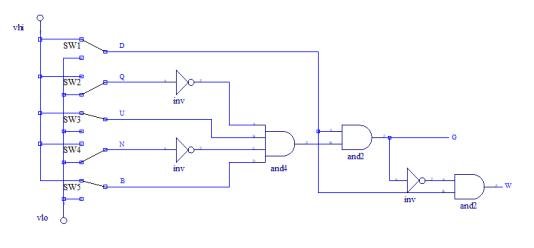

3.9.4 逻辑电路图
3.9.5 Verilog HDL建模描述
4位密码锁程序清单coded_lock.v
module coded_lock
(
input wire q,u,n,b, //四位开关作为密码输入
input wire d, //一位按键作为开锁使能信号
output wire led1, //保险箱打开信号对应的led输出
output wire led2 //报警信号对应的led输出
);
wire [3:0] code; //四位变量存储密码
reg open; //保险箱开箱信号
reg alarm; //报警信号
assign code = {q,u,n,b};
always@(d or code)
if(d == 1'b1) //使能，开始判断密码
begin
if(code == 4'b0101)
begin
open = 1'b1; //开锁
alarm = 1'b0; //没报警
end
else
begin
open = 1'b0;
alarm = 1'b1;
end
end
else
begin
open = 1'b0;
end
assign led1 = ~open; //led亮表示密码锁没开
assign led2 = ~alarm; //led亮代表发出报警信号
endmodule
3.9.6 实验步骤
1.打开Quartus，建立工程。
2.新建Verilog HDL设计文件，并键入设计代码。
3.综合并分配管脚，将输入信号d,q,u,n,b分配至拨码开关，将输出信号led1,led2分配至板卡上的LED。
| 信号 | FPGA PINs |
|---|---|
| d | J9 |
| q | J12 |
| u | H11 |
| n | H12 |
| b | H13 |
| led1 | N15 |
| led2 | N14 |
4.构建并输出编程文件，烧写至FPGA的Flash之中。
5.观察输出结果。
开发板按键开关低电平有效，所以d的常态是1，表示插入钥匙旋转。此时，我们可以通过改变拨码开关，观察两灯的变化。只有当拨码开关拨至0101时，led1亮，led2灭，表示输出有效，不报警。其他拨码状态代表输入密码错误，led1灭，led2亮，输出无效，报警。
若按下d所连接的按键开关L14使d=0,表示未插入钥匙，此时无论输入何密码，输出和报警都会无效，两个led 灯均不会亮。以上过程，达到了密码锁的功能。
